数控程控高精密可调电子电阻箱232通讯可连接电脑软件直流电阻箱
- 品牌:鹤壁华盛
- 产地:中国大陆
- 适用场景:教学，研发，
- 重量:3kg
- 尺寸:24x34x14cm
- 额定功率:50W
- 最小步进值:0.1Ω
- 极限功率:0.2W
HS71C程控精密直流电阻箱简介
1 概述
HS71C程控精密直流电阻箱是一款采用微处理器的数字化、可程控的宽范围高精度直流电阻输出设备，采用时间常数小、稳定性高的精密电阻器和独特的屏蔽补偿措施，输出电阻范围达到了0.1~999999.9Ω，最小调节分度为0.1Ω，具有频率特性好、稳定性高、性能可靠等独特优点及较高的自动化程度，数字键盘直接输入电阻或模拟温度值，克服了手动电阻箱调节操作的弊端，还可以实现预定程序的过程变化。
HS71C程控精密直流电阻箱具有热电阻温度传感器模拟功能，实现多种RTD热电阻温度传感器的“T-R”特性的模拟，可广泛应用于各种温度检测、采集和显示装置的调试和过程校准。
HS71C程控精密直流电阻箱的过程控制功能可实现电阻或温度按预定程序变化，产生电阻或温度的动态变化过程，可用于电子产品自动化生产线中基于标准电阻源的自动测试，以及电子产品研发过程的动态电路参数调试等。
HS71C程控精密直流电阻箱已申请实用新型专利，专利号ZL 2016 2 0595901.4。
2 特点
- 采用军工级低温飘精密电阻器，温度稳定性好
- 采用进口密封型低接触电阻直流继电器，寿命长，保证长期稳定性
- 电阻调节范围达0.1Ω～(咨询特价).9Ω
- 最高精度可达±0.1%
- 10组常用电阻值和10组温度值记忆单，可快捷存储和调出
- 100步过程控制，可预定程序调节模拟温度值或电阻值
- 3.2英寸的点阵OLED蓝光显示屏，可同时显示参数和状态
- 按键快速设置，可直接输入电阻值或温度值
- 可旋钮调节，阻值或模拟温度值可按步进值连续表化
- 可仿真多种规格的RTD类型热电阻温度特性

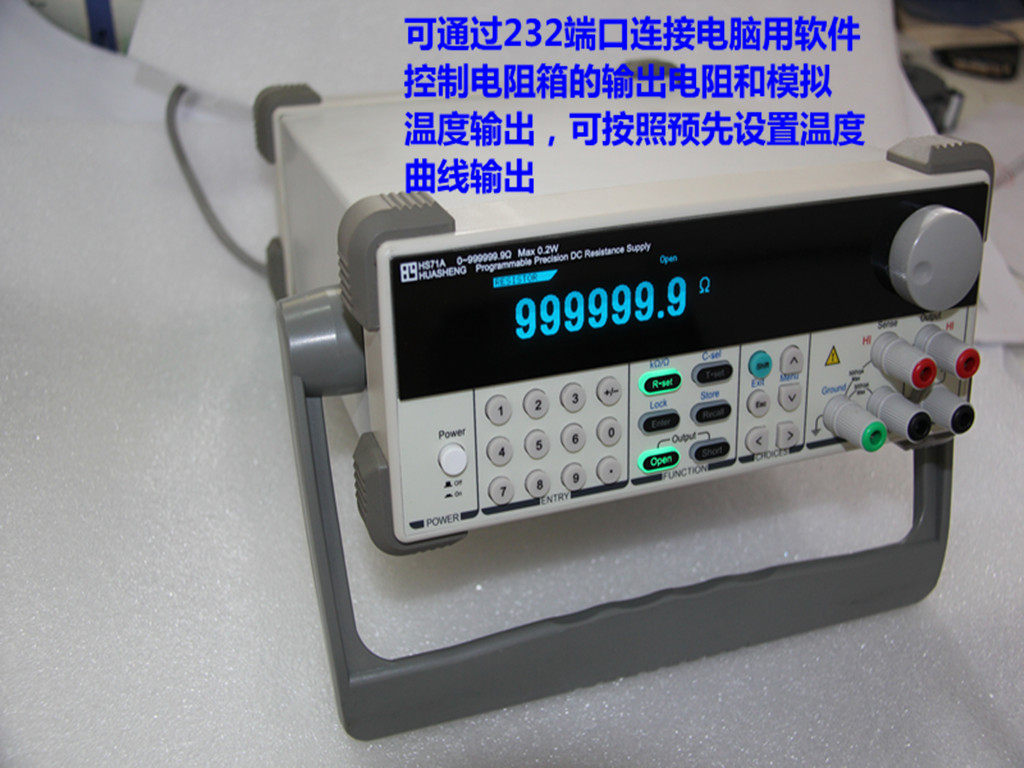

- 具有RS232接口，实现实时采集调节参数和自动程序控制
- 具有外部调节和控制接口
- 新颖精巧的工业设计，便捷的操作
3 应用
- 工厂、学校、热工、科研等多个领域的电测量和实验
- 电子产品研发过程的静态、动态电路参数调试
- 模拟多种类型的热电阻温度传感器，对热电阻温度采集、变换装置的校准和调试
- 模拟电阻应变（即称重传感器），对称重信号采集装置的调试
- 电子产品自动化生产线中基于标准电阻源的自动测试
4 技术参数
| 电源 | 供电电源 | AC 200～240 V | ||
| 电源频率 | 45～65 Hz | |||
| 功率消耗 | ≤40 VA | |||
| 电阻 输出 | 电阻输出范围 | 0.1 Ω～(咨询特价).9 Ω | ||
| 最小步进值 | 0.1 Ω | |||
| 最大消耗功率 | 0.2 W | |||
| 最大加载电压 | 250V | |||
| 最大通过电流 | 2A | |||
| 温度系数 | 25 PPM | |||
| 切换时间 [2] | ≤5 ms | |||
| 短路（0 Ω）电阻 | 15±5 mΩ | |||
| 输出准确度 [3] | ×0.1 Ω | ±10% | ||
| ×1 Ω | ±1% | |||
| ×10 Ω | ±0.1% | |||
| ×100 Ω | ±0.1% | |||
| ×(咨询特价) Ω | ±0.1% | |||
| ×(咨询特价) Ω | ±0.1% | |||
| ×(咨询特价) Ω | ±0.1% | |||
| 开路电阻 | ≥1×108 Ω | |||
| 模拟 温度 | 最小温度步进值 | 0.1℃ | ||
| 模拟温度传感器规格 | 5种 | |||
| 温度传感器 模拟温度范围 及准确度 | 1 | PT 100 | -200～+850℃ ±0.2℃ | |
| 2 | PT 500 | -200～+850℃ ±0.1℃ | ||
| 3 | PT 800 | -200～+850℃ ±0.1℃ | ||
| 4 | PT (咨询特价) | -200～+850℃ ±0.1℃ | ||
| 5 | Cu 100 | -50～+150℃ ±0.2℃ | ||
| 数值 记忆 | 电阻值记忆 | 10组 | ||
| 温度值记忆 | 10组 | |||
| 过程 控制 | 过程控制深度 | 100步 | ||
| 每步时长 | 1～(咨询特价)s可设置 | |||
| 时间刻度 | 1 s | |||
| 时间刻度准确度 | ±10 ms | |||
| 扩展 接口 | 通讯接口 | 接口物理型式 | RS232 | |
| 通讯协议 | SPCI子集 | |||
| 外部调节接口 | 接口物理型式 | BNC | ||
| 信号格式 | 脉冲，±5V，3个状态 | |||
| 外部控制接口 | 接口物理型式 | BNC | ||
| 信号格式 | 电片±5V，3个状态 | |||
| 外形 特征 | 外形尺寸 | 230×93×292.5 mm | ||
| 最大外形尺寸（包括所有凸出物） | 280.2×108×335.5 mm | |||
| 重量 | 4.3 kg | |||
| 适应 环境 | 储藏温度 | 0～50℃ | ||
| 储藏湿度 | 20～85 %RH | |||
| 最佳工作温度 | 20±5℃ | |||
| 允许工作温度 | 10～30℃ | |||
| 工作湿度 | 25～80 %RH | |||
注意：电阻箱为纯电阻输出，电阻功率为0.2W,流过电阻的电流和电压的乘积不能大于0.2W举例如下：
假如你接入设备输出电压是1v不限流的话，那么你选择电阻箱电阻输出只能是5欧姆以上
假如你接入设备输出电压是10v不限流的话，那么你选择电阻箱电阻输出只能是500欧姆以上
假如你接入设备输出电压是100v不限流的话，那么你选择电阻箱电阻输出只能是50000欧姆以上
